{{ 'fb_in_app_browser_popup.desc' | translate }} {{ 'fb_in_app_browser_popup.copy_link' | translate }}
{{ 'in_app_browser_popup.desc' | translate }}
{{word('consent_desc')}} {{word('read_more')}}
{{setting.description}}
{{ childProduct.title_translations | translateModel }}
{{ getChildVariationShorthand(childProduct.child_variation) }}
{{ getSelectedItemDetail(selectedChildProduct, item).childProductName }} x {{ selectedChildProduct.quantity || 1 }}
{{ getSelectedItemDetail(selectedChildProduct, item).childVariationName }}
分類
QTS ENGR High Temp 是一款台灣製造的耐高溫樹脂,可耐高溫 270度,
可應用於工程零件和環境測試模型,或者熱成型等生產過程時所需的模具等。
以優惠價加購商品 (最多 {{ addItemQuantity }} 件)
商品存貨不足,未能加入購物車
您所填寫的商品數量超過庫存
{{'products.quick_cart.out_of_number_hint'| translate}}
{{'product.preorder_limit.hint'| translate}}
每筆訂單限購 {{ product.max_order_quantity }} 件
現庫存只剩下 {{ quantityOfStock }} 件
高溫樹脂列印出的成品,必須進行充分 " 加熱後固化 " + " 熱處理 ",以便表現出其耐高溫及機械特性。
產品特色
- 黏度低,流動性良好,列印細節清晰。
- 超高耐熱性,列印件可以長時間承受270℃無鉛錫爐高溫。
- 收縮率低、列印物尺寸精確,變形量低。
- 機械性能堅韌,衝擊不易破損。
- 成型物經後固化處理,機械性能優異,媲美塑料注塑加工件。
應用領域
- 手工具機開發設計
- 耐熱夾具
- 熱空氣和流體流動
- 注塑模具原型
- 小型托盤
ENGR High Temp 光固化樹脂規格
✔️ 硬度 : Shore 89-90D
✔️ 拉伸強度 : 70.5 Mpa
✔️ 拉伸模數 : 3380 Mpa
✔️ 斷裂延長率 : 6%
✔️ 缺口衝擊強度 : 23.4 J/m
✔️ Tg 玻璃轉移溫度 : 245℃
✔️ HDT 熱變形溫度: 270℃
✔️ 顏色 : 透明液體
✔️ 包裝 : 1Kg / 罐
【非常重要 】 此材料成型後必須經過 充分加熱後固化+熱處理 才能達到最佳耐高溫特性 及 機械特性與乾爽耐磨特性。
◆ 步驟一 : 置於 可加熱 之 365~405nmUV 後固化燈箱內,加熱至60℃、持續 60 分鐘,此時材料會由透明微黃色轉變成暗綠色。
◆ 步驟二 : 完成步驟一後,放入 可加熱之烘烤箱 或 高溫爐 , 加入到 160℃ 、持續 120 分鐘。
經過充分的加熱後固化後,材料顏色會由暗綠色轉變成微黃透明色,即可使材料達到最佳的耐熱效果及最佳的機械性質。
補充說明: 列印件越厚時建議拉長固化時間,請視成品狀況調整。
ENGR High Temp 適用於各式列印波長 405nm 成像固化的 3D 列印機使用 。
例如 DLP(DigitalLight Processing) 、 SLA(Stereo LithographyApparatus) 與LCD(Liquid Crystal Display)masking 等。
光敏樹脂基本物性
液體材料的物理性能 | ||
外觀 | 透明液體 | |
密度 | 1.10 ~ 1.15 g / cm3 | |
黏度 | 230 ~ 270 cps @ 25 °C |
測試項目 | 測試方法物性數值 |
物性數值 (1) 後固化 | 物性數值 (2)後固化 + 熱後固化 |
硬度 Shore D | ASTM D2240 | 82~84 | 89~90 |
拉伸強度 Mpa | ASTM D638 | 32.2 | 70.5 |
拉伸模數 MPa | ASTM D638 | 1545 | 3380 |
斷裂延長率 % | ASTM D638 | 2~3 | 6 |
缺口衝擊強度 | ASTM D256 (J/m) | 15.5 | 23.4 |
Tg 玻璃轉移溫度 ℃ | DSC | 75 | 245 |
HDT 熱變形溫度 ℃ | ASTM D648 @0.46MPa | 89 | 270 |
(1 ) 後固化 6 0℃* 60分鐘。 (2 ) 後固化 6 0℃* 60分鐘,再經熱固化1 6 0℃* 1 2 0分鐘。 |

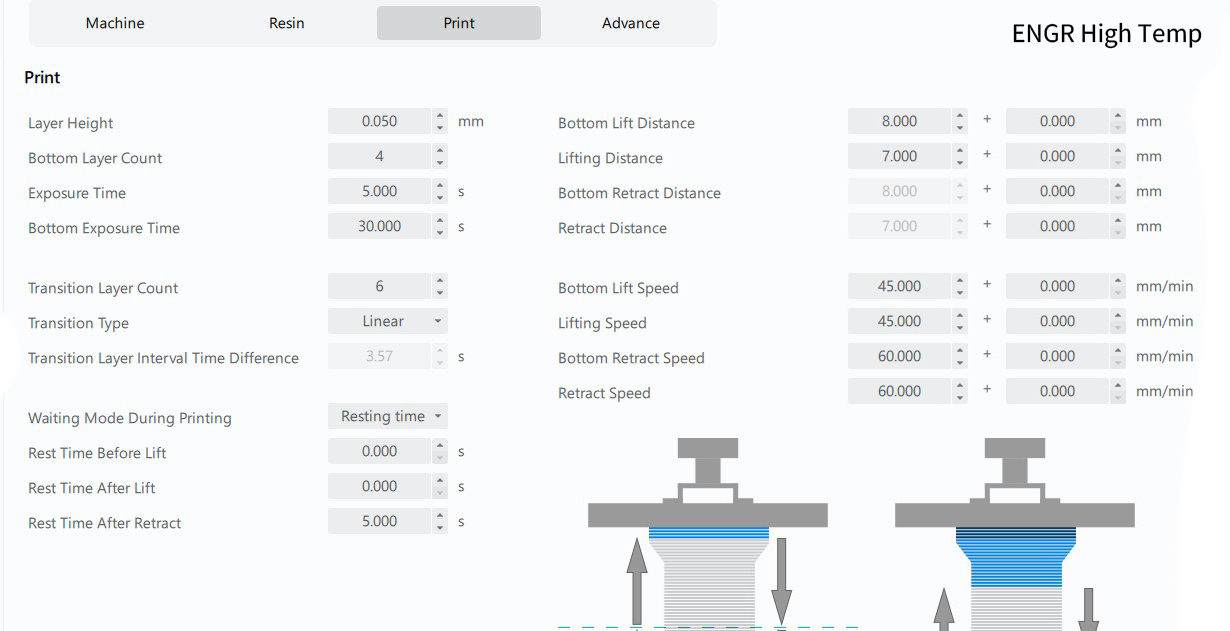

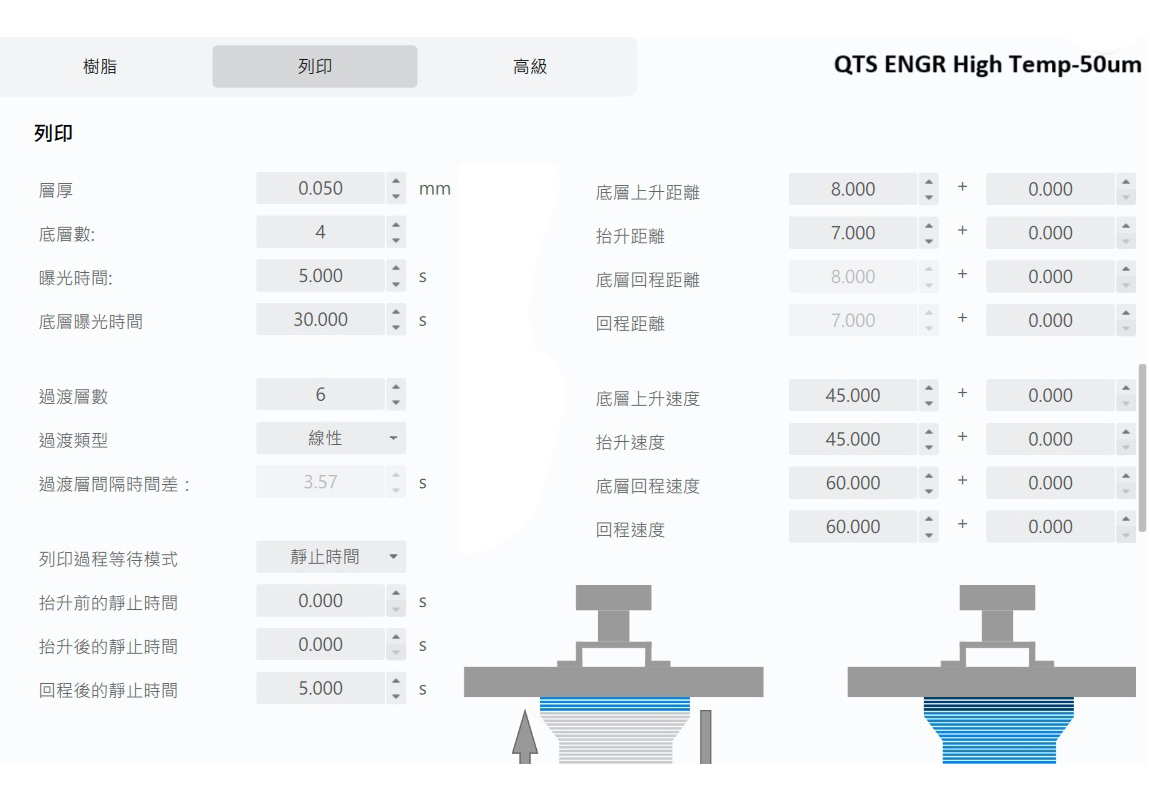

曝光參數參考值
|
產品包裝規格 1kg不透光塑料罐裝
顏色 淡黃色透明/黑色
保存與儲運
◆ 產品保質期: 12個月
◆ 此產品為光敏感性材料,避免存放於陽光直射、高溫高熱之處所。
QTS光固化樹脂特性:
*隨著3D列印機品牌差異,不同樹酯固化參數不同,以上僅為建議數值,實際列印參數請自行測試調整,以達最佳成型效果。
關於樹酯操作
※使用前請確實溫和的搖晃均勻再倒入樹酯槽中,並避免直接光源接觸。建議保存於室溫(攝氏15 - 35度)、乾燥環境。
※使用完成,請過濾後並密封於瓶罐內,避免曝曬於空氣中,新料和使用後料建議不要混合使用,並分開儲放。
※禁止任意傾倒本材料,如需報廢請將材料固化後依『一般類資源物』交由清潔隊處理。
安全建議
※樹酯對人體皮膚有輕微刺激性,如誘發過敏現象,請立即停止使用此材料。
※使用時請穿戴手套、戴護目鏡、並穿著保護衣物操作樹酯,並於每次操作完後以清潔劑洗手。
※避免與眼睛接觸/禁止食用,如碰觸到眼睛請以大量清水沖洗、並儘速就醫。
※請妥善保管樹酯,避免嬰幼兒碰觸誤食。
※此材料有輕微氣味,強烈建議在通風處使用。
