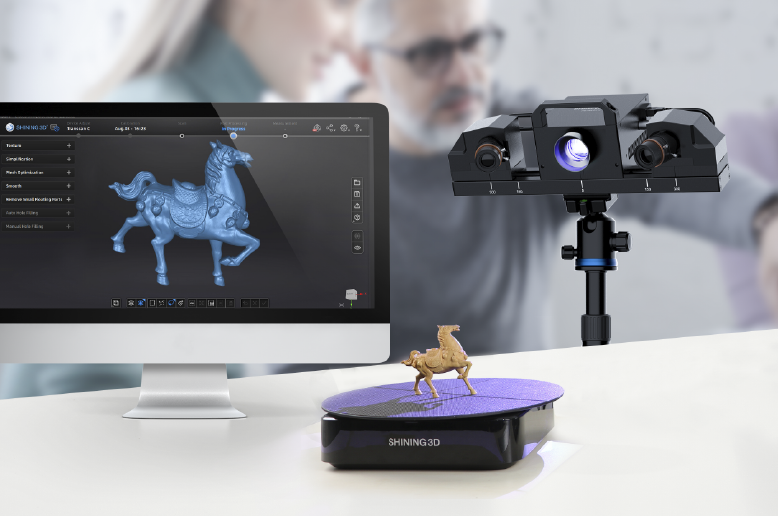

3D掃描校正指南：精度驗證、基準件與現場量測前的準備工作

採購提示：請在詢價時集中提供圖檔或實物、使用條件、數量、交期與驗收需求。QTS 可協助評估 3D掃描、逆向建模、材料、功能樣件與小量代工的可行性。本篇文章由 QTS 品測科技為台灣製造業專業撰寫，聚焦於 3D掃描校正、掃描精度驗證、量測基準與現場量測前的準備。內容針對採購、研發、品保、設備維修與設計單位，提供可操作的技術指引與風險評估，協助判斷代工與服務需求。文章從校正概念、基準件選擇、環境控制、驗證流程到報告要點逐步說明，並包含實務應用情境與 Q&A，方便在採購或委外前快速評估與準備資料。為何重視 3D掃描校正與溯源3D掃描的量測結果直接影響逆向工程、檢測判定與元件裝配決策。若未進行校正或溯源，可能導致尺寸誤判、形狀偏移或量測一致性差，增加重做或退貨成本。透過定期校正與建立溯源鏈，可降低不確定度並提升量測可信度，尤其在多工廠或跨部門驗收時更顯重要。常用校正基準件與材料比較選擇基準件時需考量材料穩定性、表面特性與可追溯性。常見基準件有鋼球、陶瓷球、精密方尺與刻度尺；材料比較如下：鋼（耐磨、溫度膨脹中等）、陶瓷（熱穩定高但脆弱）、鋁（輕但易氧化）、玻璃（表面穩定性佳）。不同材質對掃描反射、散射與掃描頭類型敏感，應與掃描設備特性配合。量測環境與現場準備量測環境對掃描精度影響甚鉅，應控制溫度、濕度、震動與光源。建議在恆溫（±1°C）與低震動環境進行關鍵量測，避免直射光或強反光表面。若無法改善現場條件，可使用防反射塗層或標記點改善掃描品質，但需記錄處理方式以利檢測報告完整性。導入與驗證流程導入流程應包含需求確認、設備選型、基準校正、初驗證（驗證掃描精度）、文件化流程與週期性復驗。驗證流程範例：1) 選定代表性工件；2) 使用可追溯基準件進行校正；3) 採集多次掃描數據以估算重複性；4) 與標準件或量具比對以取得不確定度。所有步驟需記錄以建立溯源。檢測報告與資料內容合格的檢測報告應包含設備型號、校正憑證、掃描參數、基準件描述、測量偏差統計值、不確定度估算與圖面比對結果。圖表應明確標示比對基準與容許差，並提供原始點雲或重建模型摘要，便於後續復核或委外驗證。風險／失敗模式常見失敗模式包括：基準件污染導致偏差、環境溫度漂移、掃描頭定位錯誤、表面特性造成缺陷掃描、資料處理參數不一致。風險控制措施：定期清潔基準件、使用溫控空間、建立標準操作流程、採用多種掃描角度與冗餘驗證，並設定接受/拒收判準。技術與材料／製程比較在逆向與小量生產時，常見流程比較：1) 直接 3D掃描→逆向建模→3D列印功能樣件（快速但材料限制）；2) 掃描→CNC 加工（精度高，但成本與刀具限制）；3) 掃描→模具製作（適合大量生產但初期成本高）。材料比較則依用途選擇：原型驗證可用樹脂或尼龍，功能測試需選工程塑料或金屬，安全關鍵件需有材料證明與認證。B2B 應用情境汽機車零組件換模驗證：以掃描確認新模具與原樣尺寸差異，降低裝配問題。模具修復與維護：舊模具掃描比對磨耗量，決定補焊或重製策略。機械加工中試件驗證：生產中抽檢掃描以回饋製程參數調整。客製化醫療輔具（非生命維持件）：掃描患者樣本後校正、建模與快速試戴，但需符合醫療器材相關認證與材料證明。報價前請準備的資料在尋求報價前，請至少提供下列資料以利準確評估： 1. 零件圖檔（2D/3D）或實物樣品描述（尺寸、重量）。 2. 使用條件（溫度、載荷、環境與位置）。 3. 預估數量與是否為長期合作。 4. 期望交期範圍與驗收標準（公差、功能或外觀）。 5. 特殊法規或認證需求（如材料證明、第三方檢驗）。 6. 期望服務項目（僅掃描、逆向建模、功能樣件、或小量製造）。 7. 預算或單價期望（若可提供，利於方案最適化）。常見問題 FAQQ1：3D掃描校正多久做一次？校正頻率依設備使用率與廠內品質要求而定，一般高頻使用建議每月或每百小時檢核，關鍵量測應在每次重要驗證前進行基準檢測並記錄。Q2：掃描精度如何驗證？以可追溯基準件（如認證球、尺）進行多點掃描比對，計算偏差、重複性與不確定度，並與設備規格和驗收公差比較，完整報告包含統計數據與點雲差異圖。Q3：不同表面如何處理？光亮或透明表面會影響光學掃描，可使用可移除型防反射噴劑或標記點改善；高反射金屬可選用結構光或接觸式探頭，處理方式須在報告中記錄並評估對零件表面影響。Q4：3D列印能否直接替代金屬零件？一般 3D列印材料與製程的力學與疲勞特性不同於結構件指定材料。若涉及壓力、旋轉、高速或人身安全相關應用，必須進行工程驗證、材料證明及法規或資格認證，不能直接替代安全關鍵零件。Q5：如果現場無可控環境怎麼辦？可選擇移至可控測量室或採用便攜式設備並增加重複掃描與參考標準，必要時提供現場補救措施清單並在報告中揭示環境對結果的潛在影響。QTS 品測科技的服務建議QTS 建議在委託前提供完整資料以利評估：可交圖檔（2D/3D）或實物樣件、詳細使用條件、預估數量、期望交期與驗收需求。我們將據此評估 3D掃描、逆向建模、材料選擇、3D列印功能樣件與小量代工的可行性與風險。對於涉及高風險領域（如壓力容器、轉動高速件、醫療或其他安全關鍵應用），QTS 會提出工程驗證計畫、必要的材料證明與第三方認證建議，並提示任何授權或法規限制。服務內容可分階段執行：初期掃描與報告、功能樣件製作、工程驗證試驗與小量生產評估，具體報價將依提供資料與驗收標準進行評估。結論正確的 3D掃描校正與精度驗證是確保量測可信度與製程回饋的基礎。透過合適的基準件選擇、嚴謹的驗證流程、環境控管與完整報告，可降低誤判風險並提高供應鏈協同效率。委外或採購前，請依「報價前請準備的資料」提供完整資訊，並與供應商討論工程驗證與法規需求，確保技術可行且風險可控。QTS 可協助從掃描到小量生產的整合評估，但不會預設固定精度或交期，每案均以實際條件做專案評估與報價。需要 3D掃描、逆向建模或 3D列印代工支援嗎？先整理零件資料、用途、使用環境與交期，可更快確認可行性與報價範圍。3D 列印代工服務 3D 掃描與逆向工程線上選購代工服務

閱讀內文

2026-10-19

3D掃描檔案格式指南：STL、OBJ、PLY、STEP 與點雲資料怎麼選

採購提示：請在詢價時集中提供圖檔或實物、使用條件、數量、交期與驗收需求。QTS 可協助評估 3D掃描、逆向建模、材料、功能樣件與小量代工的可行性。在台灣製造業的日常運作中，3D掃描技術已廣泛應用於產品逆向工程、品質檢驗、模具修模與設備現場改造。然而，對於許多企業採購、研發工程師與品保人員而言，當掃描完成後，面對五花八門的數位檔案格式常常感到困惑。不同的下游加工設備、CAD 軟體或檢驗平台，對資料格式的要求各有不同，選錯格式不僅會導致資料遺失，更可能引發嚴重的量測誤差與重工成本。QTS 品測科技長期協助台灣各產業客戶處理各類高精度 3D 量測與逆向建模專案。我們發現，建立正確的檔案格式認知，是串聯前端掃描與後端加工的關鍵橋樑。本文將深入探討常見的 3D 掃描檔案格式與點雲資料特性，提供實務選型策略，幫助企業在詢價與專案導入時做出最符合經濟效益的決策。一、3D掃描檔案格式選擇的採購與工程痛點1.1 採購與研發部門的格式鴻溝在跨部門協同作業中，採購人員往往關注檔案是否能被現有外包商或加工廠讀取，而研發工程師則聚焦於模型是否具備可編輯性與參數特徵。許多企業在發包 3D 掃描與逆向工程時，未能在合約或需求說明書中明確規範交付格式，導致收到檔案後才發現無法進行二次修改，或是檔案無法匯入既有的 CAD 系統，造成專案進度延宕。1.2 檔案過大與相容性造成的溝通障礙高精度 3D 掃描會產生數以千萬計的點雲或高密度網格，若未經過適當的簡化與特徵轉換，檔案體積往往會達到數百 MB 甚至數 GB。這不僅造成內部伺服器傳輸困難，也常因供應商端電腦效能不足而引發開打即當機的問題。釐清各格式的特性與適用邊界，是解決溝通障礙的首要任務。二、常見 3D掃描檔案格式與點雲資料特性比較2.1 網格模型（STL 與 OBJ）的應用與限制STL 格式是積層製造與 3D 列印領域最普遍的標準格式，它利用無數個三角形網格來近似表現物件的外表幾何。STL 的優勢在於相容性極高，幾乎所有 3D 列印機與快速打樣軟體都能直接讀取。然而，STL 屬於「無參數」網格，無法直接修改孔徑或旋轉角度。OBJ 格式則在 STL 的基礎上增加了材質與色彩資訊，常用於外觀展示與渲染，但同樣不具備工程參數。2.2 帶色彩與法向量的 PLY 格式解析PLY 格式主要用於儲存三維掃描獲得的多邊形資料，除了幾何座標外，還能記錄豐富的色彩、透明度、材質及法向量資訊。在文物典藏、醫學模型、以及需要保留表面紋理與瑕疵特徵的工業檢查中，PLY 展現出極佳的記錄能力。不過，由於其檔案結構較為複雜，一般機械加工軟體對其支援度不如 STL 普遍。2.3 參數化與邊界表示的 STEP 格式差異與網格模型不同，STEP 格式（以及 IGES）屬於實體或曲面邊界表示法，能夠精確表達數學圓柱、平面與非均勻有理 B 樣條曲面。對於需要進行 CNC 程式編寫、模具加工或與原廠 CAD 圖檔進行組裝比對的工程師而言，STEP 是不可或缺的交期檔案。透過逆向工程將點雲轉換為 STEP 格式，才能讓模型重新具備可修改的工程特性。2.4 原始點雲（Point Cloud）資料的保存價值原始點雲資料（如 XYZ、PTS、LAS 格式）是由 3D 掃描儀直接抓取空間中無數座標點所組成的數據集。點雲保留了最原始、未經過任何數學擬合的真實物理訊息，最常作為高精度品管比對與第三方公差驗證的依據。雖然點雲無法直接用於加工，但它是確保數據真實性與追溯性的核心資產。三、四大台灣 B2B 應用情境與格式選型實務3.1 機械設備外殼逆向與外觀打樣在台灣機械設備製造業中，常需要為舊款機台製作防護外殼或進行外觀升級。此時若缺乏原始圖檔，多採用 3D 掃描取得外型。若僅需進行 3D 列印快速打樣或外觀確認，交付高密度 STL 檔案即可；若需進一步交由板金廠進行摺彎與雷射切割加工，則必須透過逆向工程轉化為 STEP 3D 實體模型。3.2 精密治具與夾具的 CAD 比對與公差驗證電子與汽車零組件廠在產線導入前，會製作大量專用檢具與組裝治具。品保部門利用 3D 掃描實體治具，並將點雲與原始設計 CAD 進行色彩偏差圖比對。這種情境下，必須使用點雲或精確網格與 STEP 進行對齊分析，以確認公差是否落在容許範圍內，確保量產前的試裝順利。3.3 模具舊品翻修與逆向工程重製射出成形與沖壓模具在長期使用後會面臨磨損或崩角，若原設計圖檔遺失，必須藉由 3D 掃描舊模具來進行重製。模具修模與重製高度依賴高精度的 STEP 曲面模型，因為 CNC 加工中心機需要精確的刀具路徑與幾何邊界，任何網格破洞或三角面過多都會導致加工失敗。3.4 鑄造件與鈑金件回彈分析與檢驗金屬鑄造與大型鈑金件在冷卻或成形過程中常發生回彈與翹曲。現場工程師會對首件成品進行 3D 掃描，並產出網格與點雲數據，與理論 CAD 模型進行 3D 偏差分析。這有助於供應商快速調整模具參數或修模方向，縮短量產前的試作週期。四、掃描檔案轉換與下游驗證的標準導入流程4.1 原始掃描資料採集與前處理校正專案啟動之初，技術人員會根據物件材質與表面特性選擇合適的光學或雷射 3D 掃描設備，並進行現場校正。採集到的原始點雲需經過雜訊去除、多站點雲拼接與座標對齊，確保整體尺寸精度符合工業標準，為後續建模打下穩固基礎。4.2 點雲轉網格與曲面擬合建模清洗後的點雲數據可轉換為高品質的三角網格（STL）。若客戶僅需外觀樣品，至此即可交付；若需進行工程設計，則由資深工程師在逆向軟體中進行特徵辨識與曲面擬合，建構出帶有參數特徵的 3D 實體模型（如 STEP 檔）。4.3 下游加工軟體相容性測試與試裝驗證在檔案正式交付給客戶或外包加工廠前，必須進行下游軟體相容性測試。透過模擬匯入 CAD 或 CAM 系統，檢查是否存在曲面斷裂、公差超標或結構乾涉，確保客戶在收到檔案後能無縫銜接後續的生產與組裝作業。五、檔案轉換與逆向工程常見失敗與風險規避5.1 忽視公差與過度簡化曲面造成的組裝干涉部分業者為了縮小檔案體積，在逆向建模時過度簡化複雜曲面，導致轉換後的模型與實際物理尺寸產生偏差。這會直接引發後續零件試裝時的干涉問題，甚至造成模具報廢。因此，在規格確認階段必須嚴格定義精度需求。5.2 誤用網格格式進行精密機械加工的盲點有些採購人員誤以為 STL 網格檔案可以通用於所有製造環節，直接將 STL 交付給 CNC 加工廠。事實上，傳統 CNC 控制器無法直接解讀三角形網格，強行轉換往往會造成表面粗糙、圓孔變成多邊形，嚴重影響零件的機械性能與配合精度。5.3 涉及壓力、旋轉與安全結構時的工程驗證提醒當掃描與逆向重製的零件涉及壓力容器、高速旋轉機械、高壓電氣絕緣或人身安全防護結構時，絕對不能僅依賴外觀逆向尺寸來進行盲目複製。必須額外進行應力分析、材料機械性質檢驗及相關法規認證，確保重製零件能夠承受實際工況考驗，維護現場作業安全。六、QTS 品測科技的服務建議為了讓各產業客戶在進行 3D 掃描、逆向工程與小量製造時能有最高效的溝通與執行成效，QTS 品測科技建議您在洽詢時，可先行準備並提供以下關鍵資訊：請提供待測實物或清晰的 2D/3D 圖檔，明確告知零件的實際使用條件（如是否承受負荷、高溫或化學環境）、預期需求數量、期望交期以及嚴格的驗收與公差需求。透過這些完整條件，我們的工程團隊能精準評估最適當的 3D 掃描方案、逆向建模檔案格式（如 STEP 或 STL）、材料選擇以及 3D 列印功能樣件或小量代工的可行性，為您省去不必要的試錯成本。七、進行 3D掃描與逆向工程詢價前請準備的關鍵資料為了加速專案評估並確保交付品質，建議企業在提出詢價與技術諮詢時，備妥以下 5 項核心資料：實物樣品或現有圖面：提供清晰的實體零件，或現有的紙本圖面、照片與局部尺寸標註。應用情境與工況說明：載明零件的使用環境、受力狀況、是否接觸化學藥劑或高溫。下游加工與軟體需求：明確指定後續是要進行 3D 列印、CNC 加工、模具開發或是 CAD 比對，並說明所需的檔案格式（如 STEP、STL）。精度與公差要求：告知全尺寸公差範圍或關鍵配合尺寸的容許誤差極限。交付時程與驗收標準：確認專案預期完成時間，以及雙方認可的品質驗收指標。八、常見問題 FAQ 與專家解答8.1 Q1：STL 與 STEP 格式在加工上到底有什麼實質區別？答：STL 是由無數三角形組成的網格模型，適合 3D 列印與外觀展示，但無法進行參數修改；STEP 則是數學曲面構成的實體模型，具備精確的幾何特徵，是 CNC 加工、模具製造與工程圖面拆圖的標準格式。8.2 Q2：掃描後的點雲資料可以直接拿去給 CNC 加工廠使用嗎？答：不行。原始點雲僅為空間座標點集合，CNC 軟體無法直接識別。點雲必須先經過特徵辨識與曲面擬合，轉化為 CAD 實體或曲面檔案（如 STEP、IGES），並產生加工路徑後才能進行切削。8.3 Q3：為什麼有時候逆向建模後的檔案會出現破洞或公差過大？答：這通常是因為實體表面存在反光、死角、深度凹槽或材質過於光滑，導致掃描時產生數據盲區。若建模工程師經驗不足，盲目填補破洞便會導致幾何失真，這也是為什麼選擇具備豐富經驗的 QTS 團隊至關重要。8.4 Q4：進行大型機械設備外殼掃描時，應該要求哪種檔案格式交付？答：視後續用途而定。若僅需做空間干涉檢查或外觀模擬，可交付精簡後的 STL；若需重新發包鈑金製作或外殼重製，則建議要求具備參數特徵的 STEP 組合圖檔或分件曲面檔。8.5 Q5：台灣企業在委託 QTS 進行逆向工程時，智慧財產權與資料保密如何規範？答：QTS 品測科技高度重視客戶的智慧財產權與技術機密。所有專案在接洽與執行前均可簽署保密協議（NDA），且掃描數據與逆向圖檔皆受到嚴格的內部資訊安全控管，絕不外流，保障企業核心競爭力。九、結論：精準掌握檔案格式，提升跨部門協同與製造效率在現代製造業的數位化轉型浪潮中，3D 掃描與逆向工程已成為企業突破技術瓶頸、加速產品開發與設備維修的重要利器。然而，工具的價值不僅取決於掃描精度，更取決於後端檔案格式的正確選型與跨部門的有效溝通。從前端的點雲採集、網格處理，到中端的逆向建模與 CAD 轉換，每一個環節都需嚴謹應對。透過本文對 STL、OBJ、PLY、STEP 與點雲資料的深入解析，相信採購與研發團隊能更自信地規劃專案需求。QTS 品測科技將持續以專業的技術底蘊與嚴謹的工程服務，陪伴台灣企業在智慧製造的道路上穩健前行，共創雙贏。報價前請準備的資料可用的 CAD、STEP、STL、PDF 圖面或實物樣品，並標示需要維持的關鍵尺寸與配合面。零件用途、使用環境、接觸介質、溫度、受力、振動、清潔或耐候條件。需求數量、是否需要先做一件樣件、預計重複採購頻率與希望交期。材料、顏色、外觀、表面處理、嵌件、螺紋、後加工與包裝需求。驗收方式，例如尺寸量測、試裝、功能測試、文件、批次標示或其他品保要求。常見問題 FAQQ1：3D掃描檔案格式指南：STL、OBJ、PLY、STEP 與點雲資料怎麼選專案應先從哪一項資料開始準備？建議先整理現有圖檔或實物、關鍵尺寸、使用環境、需求數量與交期。若缺少完整設計資料，也可先確認是否能以 3D掃描取得現況幾何，作為後續建模、設計調整與試裝的基礎。Q2：沒有原始 CAD 檔案時，還能進行評估嗎？可以，但需要先釐清零件的功能、接口、基準面與不可變更的關鍵特徵。實物掃描可建立幾何參考，工程端仍可能需要針對公差、壁厚、配合與材料行為重新建模與驗證。Q3：是否建議直接做最終材料與最終版本？不一定。對結構、裝配或使用條件尚未確認的專案，通常先以功能樣件完成尺寸與接口試裝較穩健；再依測試結果決定最終材料、後處理與小量製作方式，可減少後續返工風險。Q4：安全或法規敏感零件可以直接用 3D列印替代嗎？不能以一般文章或樣件測試直接推定。涉及壓力、旋轉、高速、電氣、阻燃、食品接觸、醫療或人身安全時，應依實際用途完成材料、設計、製程、檢驗、法規與資格驗證，再決定是否可使用。Q5：如何讓代工詢價更有效率？請一次提供圖檔或實物、用途、數量、環境條件、材料偏好、尺寸或外觀要求、交期及驗收方式。若有舊件失效紀錄、照片或既有圖面，也應一併提供，讓服務端能更快判斷風險與建議流程。QTS 品測科技的服務建議若您正規劃此類零件、治具、設備配件或量測專案，建議在第一輪詢價時提供 CAD、STL、STEP 或實物樣品，以及使用條件、受力或環境資訊、需求數量、希望交期與驗收需求。這些資料可協助評估是否需要先進行 3D掃描或逆向建模，再選擇材料、3D列印功能樣件與小量代工流程。對於需要與既有設備配合的專案，建議先確認關鍵接口、尺寸基準與試裝方式；對安全或法規敏感的零件，則應將材料證明、設計審查、製程紀錄與檢驗方法納入前期規劃。這樣能讓採購、研發與品保在報價前先對可行性與驗收範圍形成共識。結論本文應以實際零件條件、驗證需求與採購目標選擇適合的流程，先完成資料確認與樣件測試，再進入小量代工或後續製造決策。需要 3D掃描、逆向建模或 3D列印代工支援嗎？先整理零件資料、用途、使用環境與交期，可更快確認可行性與報價範圍。3D 列印代工服務 3D 掃描與逆向工程線上選購代工服務

閱讀內文
