引言：為什麼線材保存是高品質列印的關鍵？
在 3D 列印的廣闊世界裡，無論是初學者還是資深玩家，常會遇到令人沮喪的列印失敗。許多人習慣將問題歸咎於噴嘴堵塞、切片參數設定錯誤或機器的機械精度。然而，根據 QTS 品測科技 多年來的技術支援經驗與大數據分析，高達五成以上的列印瑕疵，其根本原因並非硬體或軟體，而是「線材受潮」。
台灣位處亞熱帶，常年平均濕度穩定維持在 70% RH 以上，梅雨季節甚至可能突破 90%。這對於大多數具有吸濕性的 3D 列印耗材來說，簡直是生存挑戰。當線材吸收了空氣中的水分，列印過程的物理與化學性質將發生根本性的改變。受潮的線材在經過高溫加熱的噴嘴時，內部的水分會迅速氣化，產生細微的氣泡與爆裂聲，進而導致成品表面粗糙、結構強度下降，甚至出現令人頭痛的「拉絲」現象。本文將帶領您深入探討線材受潮的科學原理、識別徵兆，並提供針對 PLA、PETG、Nylon 等主流材質的專業保存與除濕全攻略，助您找回如絲般順滑的完美列印品質。
第一章：線材受潮的徵兆與科學影響
1.1 如何精準判斷您的線材已經「渴了」？
在投入數十小時的長工時列印前，學會識別線材受潮的早期徵兆，能為您省下大量的時間與耗材成本。您可以透過以下三個維度進行自我檢測：
首先是聽覺上的警訊：如果您在列印過程中，特別是在擠出機送料時，能聽到噴嘴處傳出細微的「啪啪」聲或爆裂聲，這通常是水分在 200°C 以上的高溫下迅速轉化為水蒸氣所導致的微型爆炸。

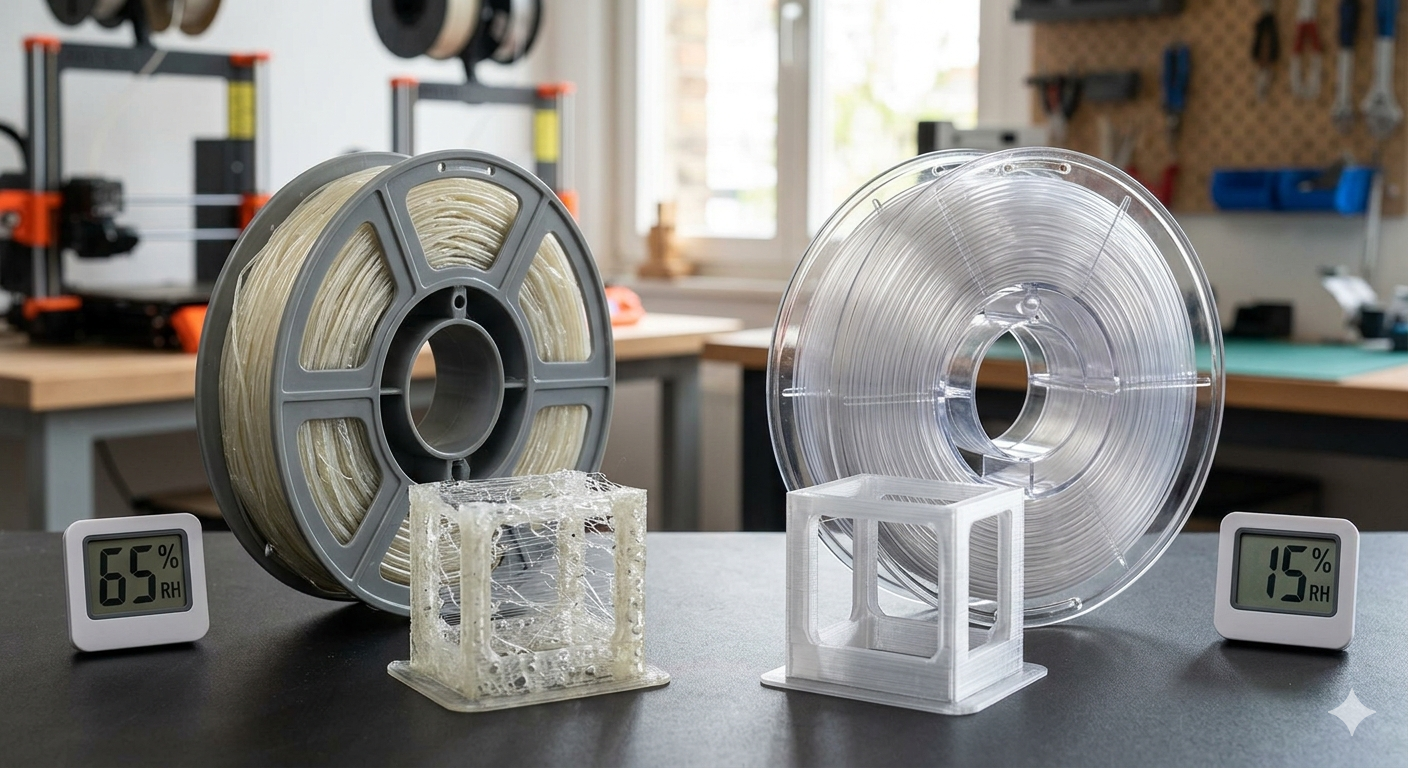

其次是視覺上的瑕疵：受潮線材印出的成品表面往往佈滿細小的氣泡、坑洞，或是不規則的凹凸面。原本應該具有光澤的材質（如 PLA 或 PETG）會變得黯淡無光。此外，由於水分干擾了聚合物鏈的分子結合，層與層之間的黏合力（Layer Adhesion）會顯著下降，導致成品在受力時輕易沿著層線剝落或斷裂。
最後是流動性的異常：最顯而易見的現象莫過於「拉絲（Stringing）」。當噴嘴在不同列印區域之間空移時，受潮線材內部的蒸汽壓力會持續推擠熔融的塑料，使其在不該擠出的地方不斷流出，形成如蜘蛛網般的細絲。
1.2 各類線材的吸濕特性與受潮風險
並非所有線材對水分的敏感度都相同。了解不同材料的化學特性，是制定精確保存策略的第一步。例如，Nylon（尼龍） 的吸濕速度極快，在未保護的環境下，僅需數小時就會吸滿水分；而 PLA 雖然相對穩定，但在高濕度環境下仍會逐漸變脆。
| 線材種類 | 吸濕敏感度 | 受潮後的主要物理影響 | 建議保存濕度環境 |
|---|
| PLA / PLA+ | 中等 | 線材變脆、易在擠出機內斷裂、表面失去光澤 | < 25% RH |
| PETG | 高 | 嚴重的拉絲與流涎現象、成品透明度大幅下降 | < 20% RH |
| Nylon (尼龍) | 極高 | 產生大量氣泡、層間黏合力極差、列印成品結構脆弱 | < 10% RH |
| ABS / ASA | 中等 | 產生氣泡、增加列印時的翹曲（Warping）風險 | < 30% RH |
| TPU (彈性體) | 高 | 表面粗糙、彈性表現不均、容易造成噴嘴穩定 | < 20% RH |
第二章：深度解析：為什麼「乾燥」是高品質列印的關鍵？
2.1 烘乾參數指南：溫度與時間的完美平衡
當線材已經受潮，僅僅將其放入密封袋中是無法「逆轉」受潮狀態的，必須透過主動加熱的方式將分子間的水分驅逐出去。QTS 品測科技 建議針對不同材質使用特定的烘乾參數。請務必注意，烘乾溫度不宜過高，否則可能導致線材超過其玻璃轉化溫度（Tg），造成線材結塊甚至線盤變形。
以下是我們整理出的專業線材烘乾建議表，建議收藏參考：
| 材質種類 | 推薦烘乾溫度範圍 | 建議烘乾時間 | 專業技術提示 |
|---|
| PLA | 45°C - 50°C | 3 - 6 小時 | 絕對不可超過 55°C，否則線材會黏在一起。 |
| PETG | 60°C - 65°C | 4 - 8 小時 | 建議使用具有循環風扇的設備，確保受熱均勻。 |
| Nylon | 70°C - 80°C | 12 小時以上 | 尼龍極易吸濕，建議使用「邊烘邊印」的乾燥盒。 |
| ABS / ASA | 60°C - 70°C | 4 - 6 小時 | 烘乾後需緩慢冷卻，避免材質性質發生劇烈變化。 |
| TPU | 50°C - 55°C | 4 - 6 小時 | 彈性體容易在受潮後軟化，乾燥能提升送料穩定性。 |
2.2 烘乾設備的選擇：家用烤箱 vs 專用乾燥盒
許多創客為了節省預算，會嘗試使用家用烤箱來烘乾線材。然而，我們強烈建議避免這種做法。家用烤箱的溫控精確度通常較差，且內部容易產生局部高溫點（Hot Spots），這可能導致整盤線材在幾分鐘內熔毀成一團塑料。
相對而言，投資一台專業的 3D 列印線材乾燥盒 是更為明智的選擇。這類設備專為低溫長時間運行設計，具備精確的溫控感應器與定時功能。部分高階機型（如 Bambu Lab 推薦的 AMS 系統或專用乾燥箱）甚至能與列印機連動，在列印過程中持續維持線材的乾燥狀態。
第三章：實用保存建議：從收納到環境控制
3.1 建立標準的「線材保養流程」

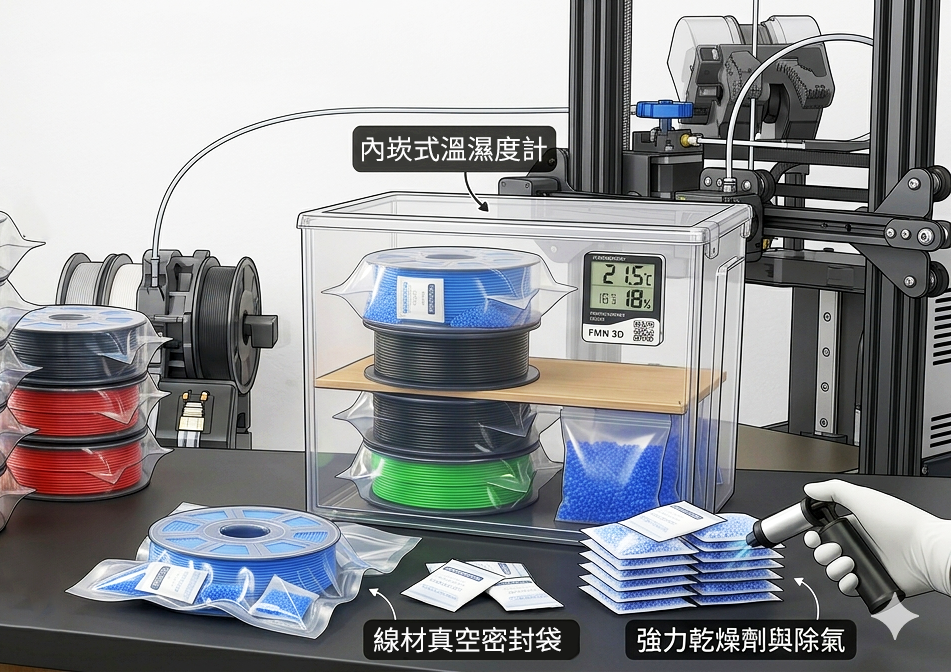

預防勝於治療，良好的收納習慣能為您省下無數次的烘乾時間。我們建議建立以下標準作業程序（SOP）：
即時密封原則：列印工作一旦結束，請立即將未用完的線材從列印機上取下，不要讓它暴露在空氣中過夜。
真空包裝策略：使用高品質的真空密封袋，配合手動或電動抽氣泵。這不僅能隔絕水分，還能防止灰塵附著於線材表面，減少噴嘴堵塞的機率。
乾燥劑的選擇與管理：在儲存容器中放入足量的指示型矽膠乾燥劑。當乾燥劑由藍色轉為粉紅色（或由橙色轉為綠色）時，表示其吸濕已飽和，需立即更換或進行加熱再生。
環境監控系統：在您的線材儲存箱內放置一個簡單的電子溫濕度計。長期儲存的理想環境應維持在濕度 20% RH 以下。
3.2 推薦使用 QTS 高品質線材與服務
為了追求極致的列印成功率，除了完善的保存，線材本身的品質也是關鍵。QTS 品測科技 研發的 QTS HS-PLA Metal 高速金屬質感線材 專為 Bambu Lab 等高速機種進行了分子級優化，具備極佳的流動性與防潮穩定性。
如果您有特殊的功能性需求，QTS High Temp PLA 耐熱線材 則是製作功能性模型、夾治具的最佳選擇。此外，若您的專案需求超出了個人設備的負荷，QTS 也提供專業的 3D 列印代工服務 與 3D 掃描代工，協助您將創意轉化為高品質的實體。
第四章：常見問題 (FAQ)
Q1：新買的真空包裝線材真的需要烘乾嗎？
A： 理論上，高品質品牌如 QTS 或 Bambu Lab 的線材在出廠前都會經過嚴格的乾燥與真空包裝。然而，在物流運輸過程中，微小的破損可能難以察覺。對於吸濕性極強的 Nylon、TPU 或 PETG，我們建議在第一次使用前仍先進行 2-4 小時的預烘乾，這能確保您的第一個列印成品就達到完美狀態。
Q2：乾燥劑可以用微波爐還原嗎？
A： 可以，但必須小心操作。建議使用解凍模式或低功率分段加熱，並隨時觀察乾燥劑的顏色變化。更好的方法是使用低溫烤箱（約 80°C - 100°C）進行加熱還原。請注意，乾燥劑僅能維持環境乾燥，無法像烘乾機一樣除去線材內部的深層水分。
Q3：線材可以無限次重複烘乾嗎？
A： 不建議。每一次的加熱過程，聚合物鏈都會經歷一定程度的熱降解（Thermal Degradation）。過度烘乾會導致線材變得異常脆弱，甚至改變其熔融指數（MFI），影響列印精度。因此，將重點放在「預防受潮」而非「反覆烘乾」才是專業創客的做法。
Q4：如何判斷線材已經烘乾完成了？
A： 最簡單的方法是觀察列印表現。如果烘乾後的線材在列印時不再產生爆裂聲，且拉絲現象顯著減少，則說明水分已降至安全水平。您也可以在烘乾前後與使用精密電子秤測量線材重量，重量的減輕即代表水分的散失。
結論：專業的開始源於細節的堅持
3D 列印是一門結合了機械工程、軟體演算法與材料科學的精密藝術。透過正確的線材保存與除濕習慣，您不僅能大幅提升列印的成功率，更能節省昂貴的耗材浪費，並保護您的噴嘴免受不必要的磨損。
QTS 品測科技 致力於成為台灣創客與專業工程師最強大的後盾。無論您是需要高品質的 QTS 自有品牌線材，還是正在尋找最先進的 Bambu Lab 3D 列印機，我們都能提供最專業的建議與支援。現在就動手檢查您的線材防潮設備，別讓隱形的水分成為您創意實現的絆腳石！
參考資料
1.：QTS 品測科技官方網站 - 專業 3D 列印材料專家
2.：Bambu Lab 3D 列印機系列 - 高速列印新標竿
3.：如何選擇最適合您的 3D 列印材料？- QTS 專業部落格指南
4.：3D 列印線材乾燥終極解法參考 - 技術分享
5.：受潮 3D 列印線材救星：熱床烘乾法教學
